قطعات مهر زنی دقیق فلزی

پاسخ سریع | بهینه‌سازی هزینه | تولید با دقت بالا

گواهینامه‌ها ISO 9001:2015 | ISO 14001:2015

مهر زنی دقیق فلز

مهرزنی دقیق فلزات اساساً با فرآیندهای استاندارد مهرزنی متفاوت است، زیرا مستلزم ...

تلرانس‌های فوق‌العاده دقیق

(معمولاً ±0.01-0.005 میلی‌متر). این اجزای قالب‌گیری فلزی، عملکردهای حیاتی را در صنایع مختلف، از جمله دستگاه‌های پزشکی، سیستم‌های هوافضا، مجموعه‌های خودرو و تجهیزات کشاورزی، ارائه می‌دهند.

روش ما، ابزارهای با دقت بالا را با فرآیندهای پیشرفته کنترل‌شده توسط CNC ادغام می‌کند و امکان تولید انبوه با راندمان بالا و کیفیت عالی را فراهم می‌کند و در عین حال استانداردهای پرداخت سطح تا Ra 0.4μm را حفظ می‌کند.

ما در تخصص داریم

مهر زنی دقیق با طیف کامل

خدمات از نمونه‌سازی اولیه تا تولید انبوه. نقشه‌های قطعات/فایل‌های سه‌بعدی خود را برای بهینه‌سازی طراحی قالب سفارشی و تجزیه و تحلیل DFM (طراحی برای تولید) در چرخه پاسخگویی 24 ساعته به تیم مهندسی ما ارسال کنید.

حوزه‌های کاربردی اصلی

۱.
اتصال نگهدارنده‌های باتری
قطعات: صفحات الکترود مثبت و منفی، باسبار، زبانه‌ها
✓ رسانایی بالا: ساخته شده از مس (C1100)، آلومینیوم (1050/1060) یا نوارهای فولادی با روکش نیکل برای کاهش مقاومت.
✓ مقاومت در برابر خوردگی: سطح آن با نیکل، قلع یا پسیو پوشانده شده تا از فرسایش الکترولیت جلوگیری شود.
✓ ابعاد دقیق: تلرانس ضخامت ±0.02 میلی‌متر برای اطمینان از تطابق کامل با سلول‌های باتری.

قطعات اتصال نگهدارنده باتری: صفحات الکترود مثبت و منفی، باسبار، زبانه‌ها

۲.
ترمینال برد PCB
: براکت نصب، پوشش محافظ، فنر اتصال زمین
✓
محافظ EMI
: مهر زنی از جنس استیل ضد زنگ (SUS301)، فاصله ≤ 0.1 میلی متر.
✓ صافی بالا: تلرانس صافی ± 0.05 میلی‌متر، جلوگیری از لحیم‌کاری کاذب در حین جوشکاری.
✓ کوچک‌سازی: ترکیبی از فرآیندهای حکاکی و مهر زنی برای تولید ساختار میکرو حفره 0.2 میلی متری.
کاربردهای معمول:
✓ پوشش محافظ (EMI Can): مهر زنی یکپارچه چند محفظه ای، محافظت از تراشه های حساس در برابر تداخل.
✓

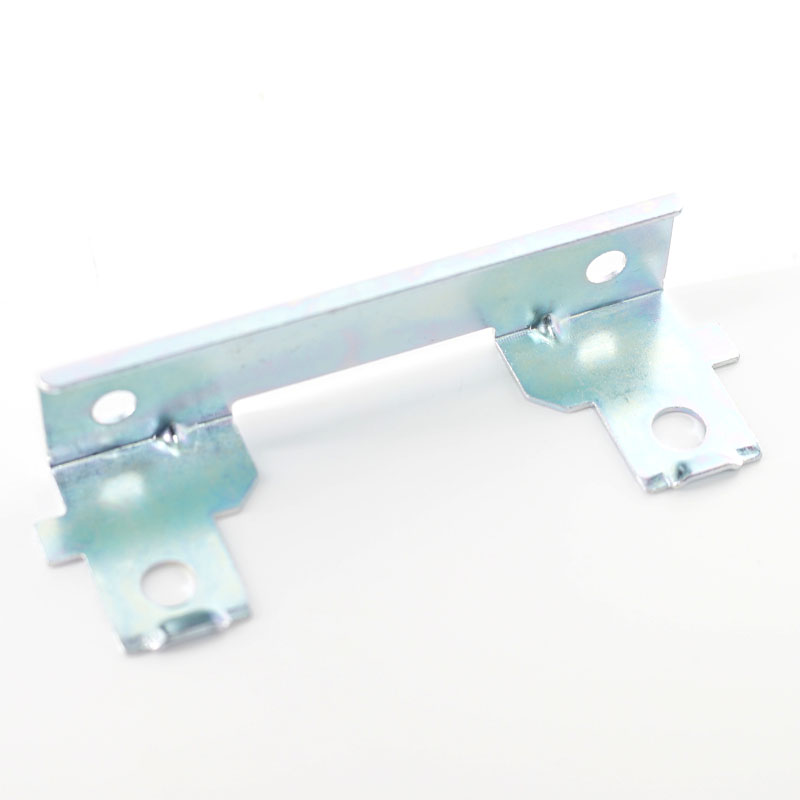

براکت نصب
(براکت نصب): با سوراخ‌های موقعیت‌یابی و طراحی چفت‌شونده، راندمان مونتاژ PCB بهبود می‌یابد.
✓ گیره سینک حرارتی (گیره سینک حرارتی): قطعه پرس شده از جنس آلیاژ آلومینیوم، تثبیت کننده هیت سینک و افزایش دهنده رسانایی گرما.

۳.
قطعات تماسی الکترونیکی
: معمولاً در کانکتورها، سوئیچ‌ها و سنسورها استفاده می‌شود. به عنوان مثال: اتصالات سیم کارت و
قطعات فنر باتری
.
✓ خاصیت ارتجاعی و دوام: موادی که معمولاً مورد استفاده قرار می‌گیرند عبارتند از فسفر برنز (C5191) و بریلیم مس (C17200)، با چرخه عمر بیش از 100000 بار.
✓ قابلیت اطمینان تماس: سطوح با روکش طلا (0.1-0.3μm) یا نقره اندود شده‌اند تا مقاومت تماسی کاهش یابد (

قطعات تماسی الکترونیکی: معمولاً در کانکتورها، سوئیچ‌ها و سنسورها استفاده می‌شوند. به عنوان مثال: قطعات تماسی سیم کارت و فنر باتری.

کیفیت مهر زنی دقیق فلز

ما خدمات طراحی و تولید مهرسازی فلزی را به شما ارائه می‌دهیم.

فناوری هوشمند Shengyi همواره بر روی راه‌حل‌های با دقت بالا برای قطعات مهرزنی الکترونیکی دقیق متمرکز بوده است. ما می‌توانیم به مشتریان ارائه دهیم

کنترل دقیق در سطح میکرون

گزارش‌های بازرسی حرفه‌ای

هسته اصلی مهرزنی دقیق، تکمیل فرآیندهای چندگانه مانند پانچ، خمکاری و شکل‌دهی از طریق مهرزنی پیوسته با قالب‌های پیش‌رونده دقیق و قالب‌های مرکب در یک یا چند مجموعه قالب است.
بهینه‌سازی فرآیند و کنترل هزینه
علاوه بر این، شنگی تجربه منحصر به فردی در توسعه قالب‌های دقیق دارد. ما طراحی و توسعه قالب را برای قطعات سخت‌افزاری دقیق با مقادیر، دقت‌ها و پیچیدگی‌های مختلف سفارشی می‌کنیم تا از راندمان بالا، کیفیت بالا و پایداری در طول تولید اطمینان حاصل شود.
✓ بهینه‌سازی استفاده از مواد از طریق نرم‌افزار چیدمان CAD برای کاهش تولید ضایعات.
✓ ما نگهداری روزانه قالب را تضمین می‌کنیم تا عمر قالب تا ۲ میلیون بار افزایش یابد.
ما ارائه می‌دهیم

پس‌پردازش جامع

خدمات عملیات سطحی

برای دستیابی به الزامات عملکردی مختلف برای قطعات پرسکاری دقیق فلزی. به عنوان مثال، ما می‌توانیم عملیات‌های عملکردی یا پردازش‌های دقیقی مانند آبکاری طلا، آبکاری نیکل و آبکاری قلع را از طریق آبکاری الکتریکی ارائه دهیم تا اطمینان حاصل شود که قطعات دارای خاصیت ضد اکسیداسیون، مقاومت در برابر خوردگی و قابلیت جوشکاری بهبود یافته هستند. ما همچنین از پودر رزین اپوکسی و پوشش تفلون برای عایق‌بندی یا مقاوم در برابر سایش قطعات پرسکاری استفاده می‌کنیم. علاوه بر این، ما از شستشوی اسیدی برای افزایش مقاومت در برابر خوردگی قطعات پرسکاری دقیق استفاده می‌کنیم.

مواد مهر زنی فلزی

مهر زنی فلز مس

✓ سی۱۱۰

✓ سی۱۹۴

✓ سی۱۹۵
مهر زنی فلز آلومینیوم

✓ ۱۱۰۰

✓ ۲۰۲۴

✓ 3003
مهر زنی فولاد کربنی

✓ سی1006

✓ سی۱۰۰۸/۱۰۱۰

✓ سی۱۰۱۸
مهر زنی فولاد ضد زنگ

✓ ۲۰۱

✓ ۳۰۱

✓ ۳۰۲

✓ ۳۰۴

✓ ۳۱۶

ایزو ۹۰۰۱: ۲۰۱۵
شرکت فناوری هوشمند شنگی گواهینامه سیستم کیفیت ISO9001 را تکمیل و به آن دست یافته است. و این شرکت مدت‌هاست که رویه‌های مربوطه را دنبال می‌کند. اطمینان حاصل کنید که هیچ اشتباهی در فرآیند تولید وجود ندارد.

ایزو ۹۰۰۱: ۲۰۱۵
به عنوان یک تولیدکننده دقیق مهرزنی فلزات، ما متعهد به تولید پایدار هستیم. گواهینامه ISO 14001 ما موارد زیر را تضمین می‌کند: به حداقل رساندن تولید ضایعات مواد زائد و مصرف انرژی در عملیات حرارتی و پوشش‌دهی. کنترل دقیق استفاده از مواد خطرناک (RoHS/REACH) در براکت فلزی برای صنایع پزشکی و الکترونیکی.

سوالات متداول در مورد فنرهای فشاری (FAQs)

۱

حداقل قطر و ضخامت سیم برای مهر زنی دقیق فلز چقدر است؟

قطر سیم: از حداقل قطر سیم 0.03 میلی‌متر (مانند فنرهای کاتتر پزشکی) پشتیبانی می‌کند.
ضخامت صفحه: می‌تواند صفحات فلزی از 0.05 میلی‌متر تا 6.0 میلی‌متر را پردازش کند و نیازهای مختلف از قطعات میکروالکترونیکی گرفته تا اجزای سازه‌ای سنگین را پوشش دهد.
۲

آیا از نمونه‌سازی سریع پشتیبانی می‌کند؟ چرخه و هزینه آن چقدر است؟

بله، ما از نمونه‌سازی سریع پشتیبانی می‌کنیم. از طریق برش لیزری + خم‌کاری دستی، چرخه: تحویل نمونه در ۳-۵ روز.
هزینه تولید تقریباً ۵ تا ۱۰ برابر قیمت واحد تولید است (بسته به پیچیدگی)
۳

مهر زنی کامپوزیت چند ماده ای چگونه انجام می شود؟

طرح فرآیند:
مهر زنی لایه ای: لایه‌های مختلف مواد روی هم چیده شده و به صورت یک کل واحد شکل می‌گیرند (مانند هیت سینک کامپوزیت فولاد-آلومینیوم).
ادغام پیچ و مهره/جوش داده شده: پس از مهر زنی، جوشکاری لیزری مواد مختلف انجام می‌شود.
مثال: کلکتور جریان کامپوزیت مس-آلومینیوم در ماژول‌های باتری خودرو، متعادل کردن رسانایی و هزینه
۴

بعد از تغییرات طراحی، آیا می‌توان قالب‌های موجود را اصلاح کرد؟ هزینه چطور؟

اصلاح قالب: تنظیمات جزئی (مانند موقعیت پانچ و زاویه خم شدن) پشتیبانی می‌شوند. هزینه اصلاح تقریباً 20٪ تا 50٪ هزینه یک قالب جدید است.
